如今，電動汽車（EV）因其在能效、環境可持續性和減少碳排放方面的優勢，在全球范圍內的普及程度越來越高。

隨著電動汽車技術向更高功率密度和更高電壓架構持續演進，電池系統內部關鍵電氣元件的可靠性和安全性受到了越來越多的關注。

在這些元件中，電池斷開單元（BDU）被認為是電動汽車中最重要的高壓安全模塊之一。配電、電路隔離、電流監測和故障保護等功能均由該子系統執行。

由于BDU在整個使用壽命期間會持續承受電負荷、熱循環、振動以及外部環境的影響，因此對其絕緣性能、結構完整性和長期可靠性提出了嚴格要求。

為了滿足這些要求，真空灌封技術已被廣泛引入高壓電子組件的制造過程中。通過減少夾帶的空氣和內部空隙，可以實現更好的絕緣特性和更強的環境防護。

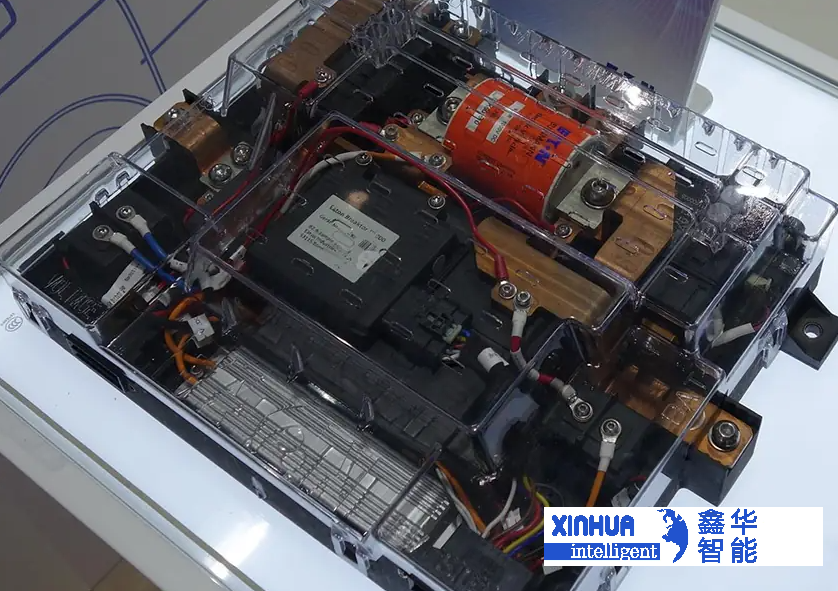

圖1為電動汽車電池系統中的電池斷開單元

電池斷開單元安裝在電池包內部，作為高壓電池與下游電氣系統之間的關鍵接口。

一、BDU的主要功能包括：

1. 高壓接通與斷開

2. 過流和短路保護

3. 預充電管理

4. 電流檢測與監測

5. 高壓配電

二、典型的BDU組件包括：

1. 高壓接觸器

2. 熔斷器

3. 母線排

4. 電流傳感器

5. PCB控制模塊

6. 電氣連接器

圖2. 電動汽車電池系統中典型的電池斷開單元（BDU）結構

BDU制造中的可靠性挑戰

一、空氣夾帶與內部空隙

傳統灌封工藝面臨的最重大挑戰之一，是封裝材料內部形成夾帶空氣和內部空隙。在高壓運行條件下，空隙區域周圍可能發生局部電場集中。

長時間運行后，可能引發局部放電現象，導致絕緣性能下降和產品可靠性降低。

二、濕氣侵入與環境暴露

BDU經常暴露于以下環境：

- 潮濕

- 凝露

- 水濺

- 道路污染物

- 溫度波動

因此，有效的環境密封被認為是必不可少的。

三、熱循環效應

反復的熱脹冷縮會產生內應力，增加材料疲勞的風險。

四、機械振動與沖擊

如果結構加固不足，長期振動可能會對互連部件和電子組件產生不利影響。

真空灌封如何提升可靠性

真空灌封是在受控的真空環境中進行的。在灌注樹脂之前，先將產品腔體及周圍空間中的空氣抽出。

然后在有利于膠料完全滲透到狹窄間隙和復雜幾何形狀中的條件下，注入灌封材料。

一、減少氣泡和空隙

可實現以下改進：

- 提高介質強度

- 降低局部放電風險

- 提高絕緣可靠性

- 增強產品一致性

二、改善環境防護

可以在敏感元件周圍形成連續的封裝屏障，提高抗?jié)駳夂涂刮廴灸芰Α?/span>

三、增強熱管理

改善導熱材料與發熱元件之間的接觸，從而實現更有效的散熱。

四、提高結構穩定性

通過完全封裝實現機械加固，提高抗振動和抗沖擊能力。

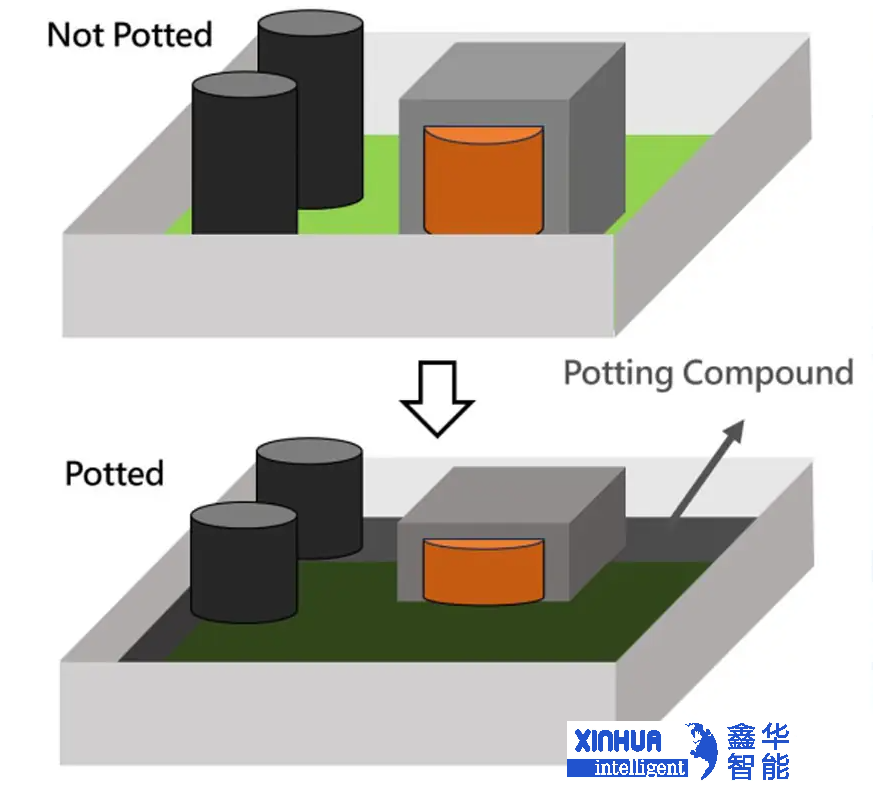

圖3. 與傳統灌封工藝相比，真空灌封可最大程度地減少內部空隙和氣泡。

實現可靠BDU真空灌封的工藝要點

一、空隙控制作為關鍵質量要求

對于高壓BDU應用，內部空隙含量通常被視為最重要的質量指標之一。真空點膠和真空灌封技術常被用于幫助排出灌封材料和產品腔體中的夾帶空氣。

二、點膠前材料脫氣

通常在點膠前進行真空脫氣，以降低溶解氣體含量并改善材料均勻性。

三、導熱性能考慮

BDU灌封通常選用導熱環氧樹脂和有機硅材料，以改善傳熱性能。

四、表面處理和材料潤濕

通常將清潔和表面處理工序納入制造過程，以促進附著并確保樹脂均勻分布。

五、受控固化曲線

通常使用溫控固化爐來優化材料性能并減少內應力。

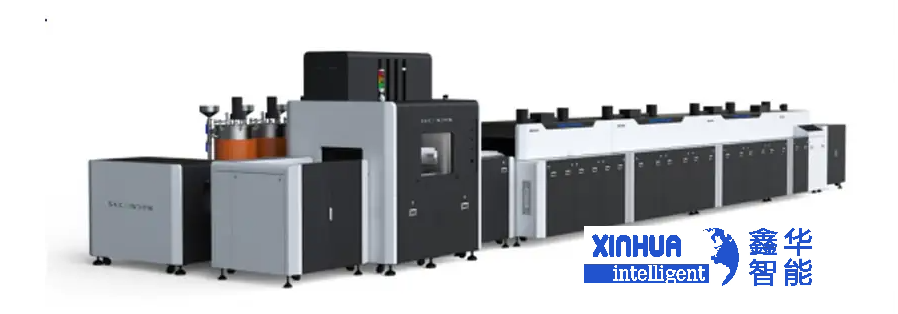

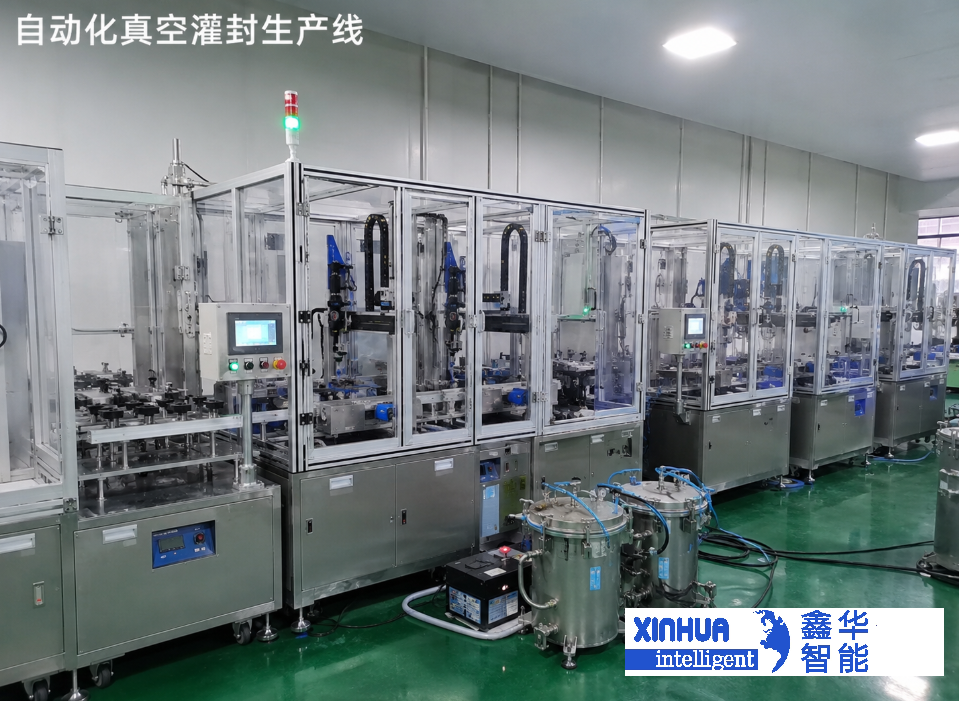

圖4為用于BDU制造的自動化真空灌封生產線

隨著電動汽車產量的持續增長，整個行業正在采用更高水平的制造自動化。為了實現穩定的產品質量和生產效率，BDU制造中越來越多地采用自動化真空灌封生產線。

其優勢包括：

- 提高生產一致性

- 減少人工依賴

- 連續生產能力

- 增強工藝可追溯性

電動汽車BDU生產的典型自動化真空灌封線配置

典型的自動化真空點膠系統可按如下方式配置：

一、產線組成部分

1. 上料升降機：自動上料及工件緩存。

2. 傳送輸送線：各工序站之間的自動運輸。

3. 真空灌封機：負責真空封裝和樹脂點膠的核心工序站。

4. 固化爐：封裝材料的受控熱固化。

5. 下料升降機：成品自動下料和收集。

6. 夾具自動回流系統：用于連續生產的閉環夾具循環。

二、輔助系統

1. 真空泵系統：提供穩定的真空環境以減少空隙。

2. 雙罐供料系統：確保生產過程中不間斷供料。

3. 真空上料單元：在材料輸送過程中最大程度減少污染和空氣引入。

4. 獨立電控柜：提供集中控制和工藝監控。

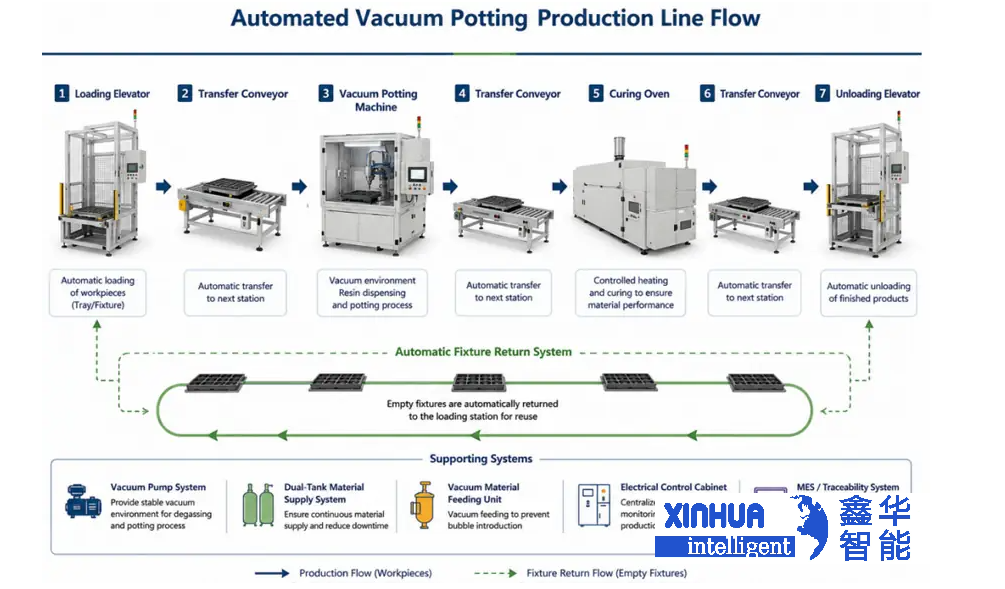

圖5. 典型的自動化真空灌封生產線，包括上料、點膠、固化、下料和夾具回流系統。

在電動汽車電池電子領域的應用經驗

一、真空灌封技術已廣泛應用于：

1. 電池斷開單元（BDU）

2. 電池管理系統（BMS）

3. 車載充電機（OBC）

4. DC-DC轉換器

5. 高壓配電單元（PDU）

6. 電池接線盒

7. 高壓傳感模塊

二、可根據以下因素調整生產配置：

1. 產品尺寸

2. 樹脂特性

3. 點膠量

4. 固化要求

5. 產能目標

高壓電動汽車電子制造的未來趨勢，隨著800V及更高電壓車輛架構的持續發展，以下方面日益受到重視：

1. 絕緣可靠性

2. 熱管理

3. 自動化生產

4. 工藝可追溯性

5. 智能工廠集成

在此背景下，真空灌封有望成為高壓電池系統制造中越來越重要的工藝。

常見問題解答（FAQ）

1. 為什么電動汽車電池斷開單元首選真空灌封？

真空灌封可顯著減少氣泡和內部空隙，提高絕緣可靠性并降低局部放電風險。

2. BDU灌封常用哪些材料？

根據絕緣和導熱要求，通常使用環氧樹脂、聚氨酯和有機硅類材料。

3. 800V電動汽車平臺是否必須使用真空灌封？

隨著工作電壓升高，絕緣質量變得愈發關鍵。真空灌封有助于提高介電性能和長期可靠性。

4. 真空灌封如何改善熱管理？

當導熱材料實現完全接觸時，可以建立更有效的傳熱路徑。

5. 自動化真空灌封線能帶來哪些生產優勢？

可以實現更高的一致性、更高的效率、更少的人工需求以及更強的可追溯性。

6. 通常需要哪些輔助系統？

典型系統包括真空泵、雙罐供料系統、固化爐、真空上料單元和自動夾具回流輸送線。

7. 哪些電動汽車組件適合真空灌封？

BDU、BMS、OBC、DC-DC轉換器、PDU、電池接線盒和高壓傳感模塊。

8. 真空灌封生產線可以定制嗎？

可以。生產配置可根據產品規格、樹脂特性、產量要求和工廠布局進行定制。

核心要點

1. BDU是電動汽車電池系統中的關鍵安全組件。

2. 真空灌封可顯著減少空隙形成。

3. 可提高絕緣可靠性。

4. 可增強防潮保護和熱管理能力。

5. 自動化生產線可提高一致性和效率。

6. 雙罐供料系統和自動夾具回流系統支持連續生產。

7. 對于800V電動汽車平臺，真空灌封正變得愈發重要。

關于鑫華智能裝備

我們持續開發針對點膠、灌封和流體處理的專用自動化解決方案，以滿足電子、汽車電子、儲能和電動汽車電池行業不斷變化的需求。

可根據具體的產品結構、樹脂特性、固化要求和產能目標，配置定制化的真空灌封生產線。集成的解決方案可包括真空灌封系統、自動化輸送設備、固化爐、雙組分供料系統、真空上料單元和自動夾具回流系統。

可為涉及電池斷開單元（BDU）、電池管理系統（BMS）、車載充電機（OBC）、DC-DC轉換器以及其他電動汽車電池系統組件的應用提供技術咨詢和工藝評估支持。
