四軸Z軸旋轉自動點膠機（也稱4-Axis點膠平臺），是在傳統三軸（X, Y, Z）的基礎上，增加了一個圍繞Z軸旋轉的R軸（旋轉工作臺或旋轉針頭）。這個關鍵的第四軸突破了平面作業的限制，能夠?qū)崿F(xiàn)360°無死角的立體點膠。...
四軸Z軸旋轉自動點膠機核心產品特性

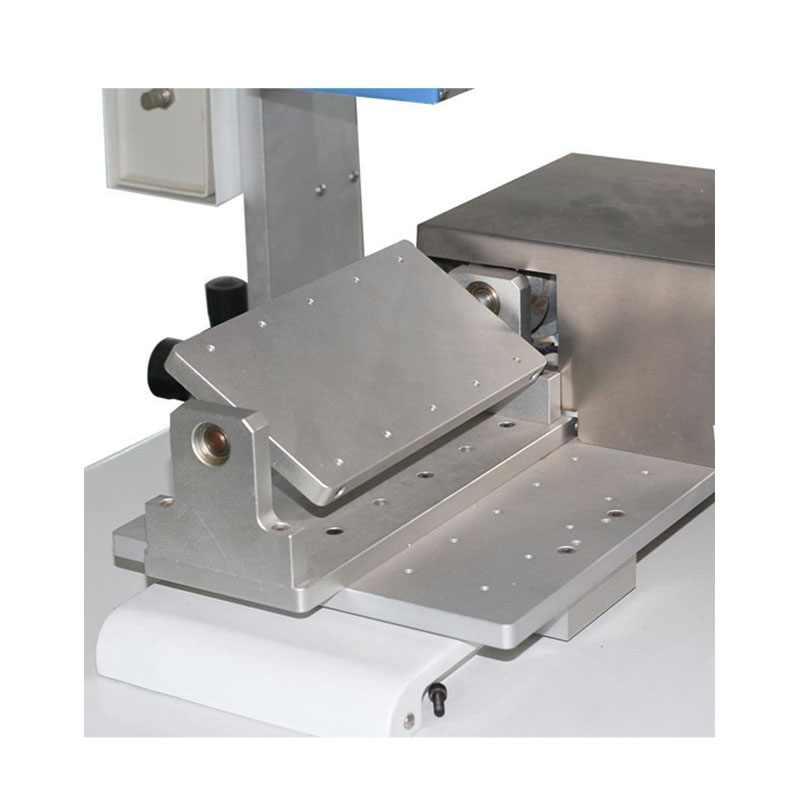

第四軸旋轉設計：通常有旋轉工作臺（振動小、精度高）和旋轉點膠頭（高靈活性）兩種模式，均可實現360°連續旋轉。
超高運動精度：配合精密絲桿或直線導軌，重復定位精度可達±0.01mm ~ ±0.02mm，R軸旋轉精度可達0.005°，輕松應對精密微看點膠。
智能控制系統：采用示教盒或PC端軟件圖形化編程，支持導入CAD文件；可預設多個加工文件存儲復雜參數。
支持立體三維點膠：能制作點、直線、圓弧、螺旋線等復雜三維軌跡，深入倒角、孔洞、垂直面、縫隙內壁。

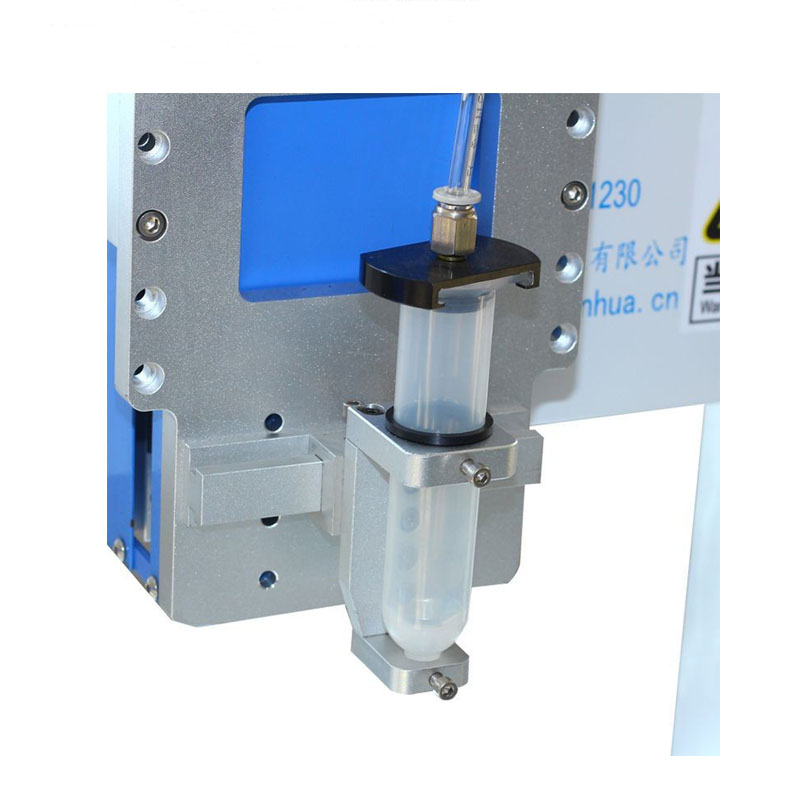

適配多種流體：兼容硅膠、UV膠、環氧樹脂、潤滑脂、焊錫膏等各種粘度單雙組分流體，支持多種規格針筒供膠。
靈活的模塊化設計：部分高端機型可在3軸和4軸模式間切換；可根據工藝需求選配CCD視覺定位、激光測高等配置。

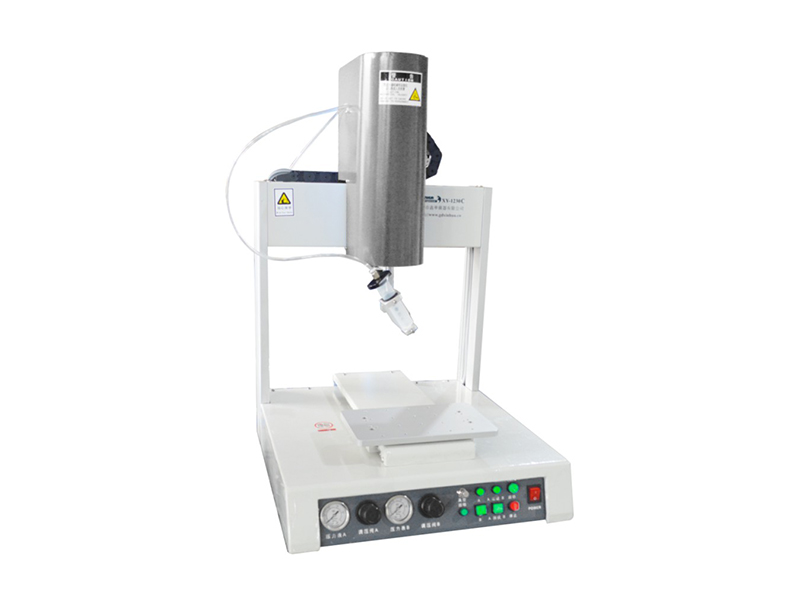

四軸Z軸旋轉自動點膠機： 選配一臺三軸點膠機作為主機， R軸搭載在Z軸上完成出膠頭0~360°旋轉作業，可根據客戶要求定制。
選配一臺 四軸點膠機作為主機， R軸搭載在Z軸上完成出膠頭0~360°旋轉作業，可根據客戶要求定制。
| 型號 Model | XY-1230C | XY-1240C |
| 加工范圍X*Y*Z*R (mm) Working area | 300*300*120，R軸0~360° | 400*400*120，R軸0~360° |
| 移動速度(mm/s) Moving speed | 0.1～500 | |
| 最大負載 Max loading bearing | Y/10kg；Z/5kg | |
| 重復精度 Repeatability | ±0.03mm | |

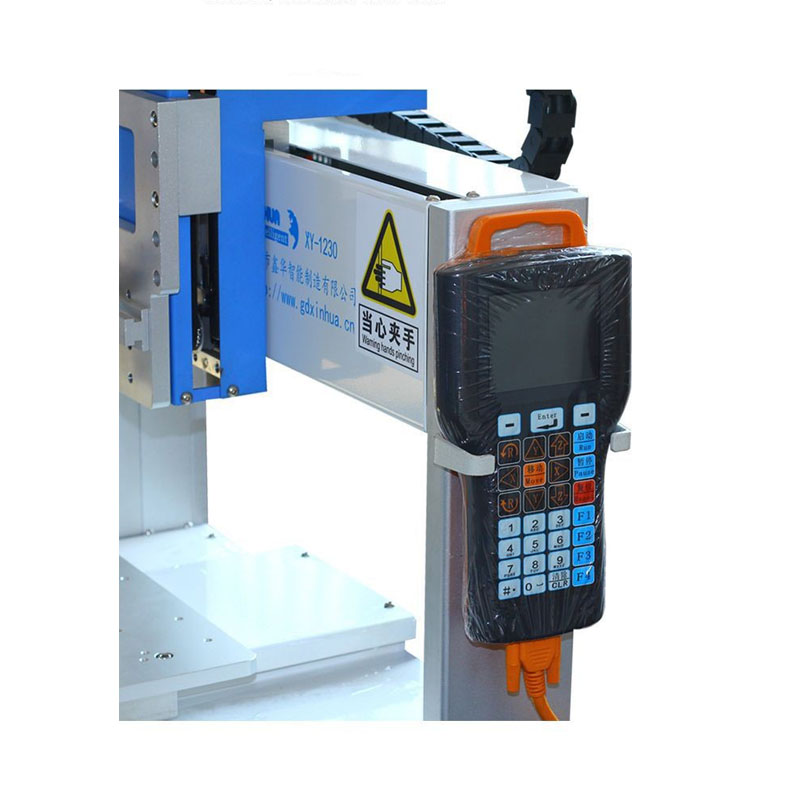

| 顯示方式 Screen showing | 手持示教器 Teach pendant | |
| 傳動方式 Drive mode | 步進電機+直線導軌傳動(可選配伺服電機+滾珠絲杠) Stepper motor＋straight guide(servo motor＋ball screw) | |
| 電源Full-voltage | AC220V 50/60HZ | |
| 工作環境溫度 Operating temperature | 10-40℃ | |
| 工作環境濕度 Operating humidity | 20-90% no condensation | |
| 外型尺寸 DimensionW*D*H (mm) | 485*545*650 | 580*630*650 |
| 重量 Weight | 約65kg around65kg | 約75kg around75kg |
四軸旋轉自動點膠機應用非常廣泛，幾乎覆蓋了所有需要立體點膠的行業。
電子與半導體制造
最核心的應用領域，主要用于消耗品封裝與保護，如手機/筆電外殼粘接、PCB板元件固定、IC/芯片底部填充、微型連接器涂膠等。
汽車零部件制造
主要用于各種車載電子與機械部件的密封與保護，包括車燈、ECU封裝、傳感器灌封、電機軸承涂脂等。
醫療器械制造
對精度和潔凈度要求極高的行業，主要涉及精密器械的組裝和密封，如注射器、醫療導管、診斷試劑盒等。
LED與光電行業
應用于光學元件的固定與封裝，例如LED模組灌封、熒光粉涂覆、路燈/戶外燈飾粘接密封等。
新能源行業
主要用于動力電池組灌封、正負極材料涂布等，需要膠水的高可靠性和絕緣性。
自動點膠機應用范圍：汽車機械零件涂布，手機按鍵點膠，手機電池封裝，筆記本電池封裝，線圈點膠，PCB板邦定封膠，
IC封膠，喇叭外圈點膠，PDA封膠，LCD封膠，IC封裝，IC粘接，機殼粘接，光學器件加工，機械密封等。
